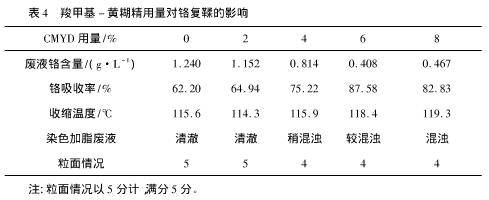

将黄糊精应用于铬复鞣前期，可提高铬的吸收，改善革坯的性能通过羧甲基—黄糊精用量的变化，研究了其对铬吸收及革坯性能等方面的影响结果见表4。

  从表4可知：随着羧甲基—黄糊精用量的增加，铬复鞣废液中铬含量逐渐降低，铬吸收率提高。与空白样相比，当黄糊精用量为百分之六时，铬复鞣废液中铭含量下降到0.408g/L，下降了百分之六十七点一；铭吸收率增大到百分之八十七点五八，提高了百分之二十五点三八。原因在于黄糊精中含有多个羧基及羟基，能与蓝湿革中的铬配位，被固定在皮纤维上，增加了革中的羧基含量故能提高铬的吸收。降低废液中的铬含量。同时，黄糊精能够固定游离及单点结合的铬，使得坯革结合更多的铬。因此，随着黄糊精用量的增加，革坯的收缩温度出现上升的趋势，当用量为百分之八时，铬复鞣后革坯的收缩温度达到119.3摄氏度。
  从染色加脂废液情况发现，随着黄糊精用量的加大，染色加脂废液逐渐变混浊，表明用黄糊精处理后，革坯对染料及加脂剂的吸收能力有所下降，原因在于黄糊精是一种阴离子型的高分子聚合物，能够抢占革坯中的阳离子结合点，影响同样为阴离子型的染料和加脂剂的结合，使得革坯的染色、加脂效果受到一定影响。
  从革坯粒面情况看，经黄糊精处理后的革坯粒面细致、平整，拥有良好的手感。黄糊精并没有影响革坯粒面的平细性及手感。原因在于黄糊精具有良好的水溶性，能渗透到革纤维中，不会在表面过多地结合，亦不致革坯表面出现粗糙。
