为了避免黄糊精/秸秆纤维复合材料与模具发生粘连，选用铝箔作为模具和复合材料的脱模材料，在性能测试前将复合材料表面的锡纸剥掉。在黄糊精的纤维复合材料制备中，复合材料所受到的压力是热压机显示压力的一点四倍。

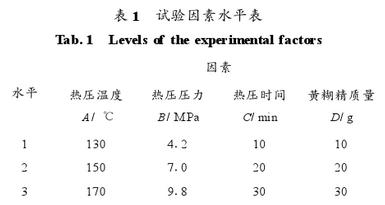

  黄糊精/秸秆纤维复合材料制备方案采用正交试验设计L9（3^4），试验因素水平见表1，因素C是第二阶段末次保压时间（图3）。

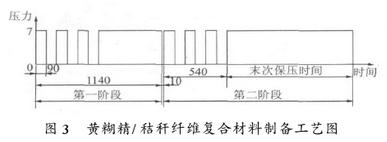

  为青去除胶黏剂和秸秆纤维中的大量水分，需增加热压过程中的放气次数。黄糊精/秸秆纤维复合材料制备工艺见下图3。

  首先将模具放入JFY50型热压机中预热到试验需要的温度，在模具模板的上面铺上一层铝箔，将秸秆纤维和黄糊精的混合料放入模具凹模内，尽量保证物料上表面平衡，将装有物料的模具放入热压机中，调整预定的热压压力（Po为4.2MPa、7.0MPa和9.8MPa），并按照黄糊精/秸秆纤维复合材料制备工艺图制备。将制得的秸秆复合材料在温度为20摄氏度、相对湿度为百分之六十的空气中放置十天，之后加工成弯曲性能测试试样。
